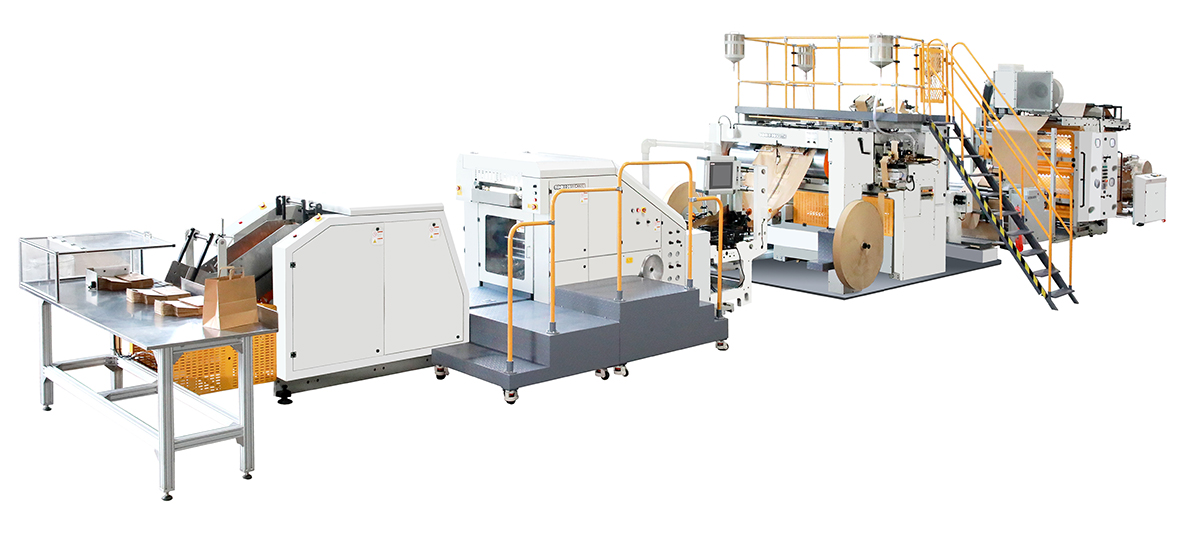

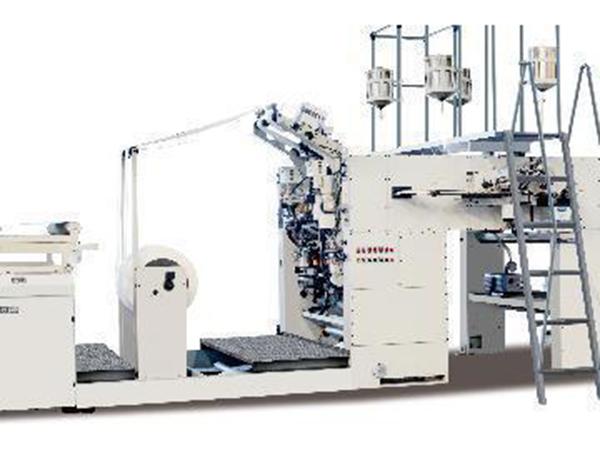

La máquina para fabricar bolsas de papel con manija chata automática, tipo rollo continuo utiliza papel de rollo y manijas de papel de rollo como materia prima, y puede llevar a cabo producción de manijas chatas, emparchado de manijas, formado de tubos, corte de tubos, formado de fondos y salida de compactación en una sola operación continua. Es especialmente adecuada para producción a gran escala de bolsas para envasado de alimentos y ropa. También presenta una producción totalmente automática.
Una bolsa de papel (interna) con manija chata tiene la misma capacidad de peso que la de una bolsa con manija enrollada y es relativamente barata de producir. La manija chata dentro de la bolsa reduce significativamente el tamaño del envasado y el coste. La operación de la máquina es simple y eficiente, logrando darle una gran popularidad en el mercado de hoy en día.

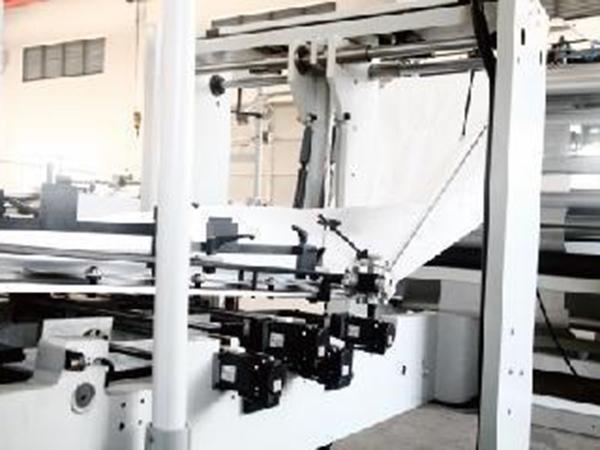

1. El perfilador ajustable servo ajusta automáticamente el ancho de la superficie y el tamaño del escudete, reduciendo significativamente el tiempo de depuración.

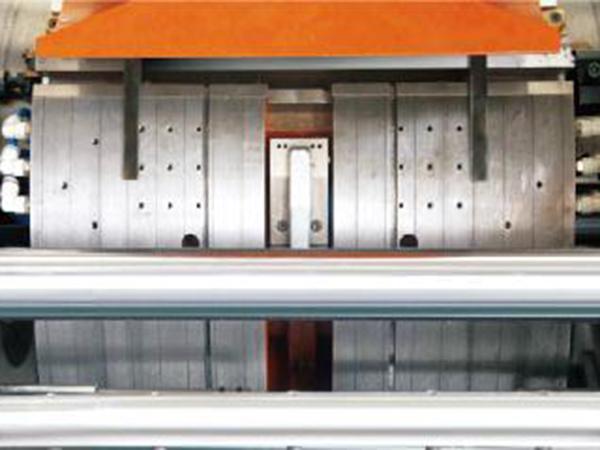

2. El tambor está equipado con un asistente de vacío para un mejor control durante la formación del fondo de la bolsa.
3. La máquina para hacer bolsas está equipada con un sistema de control eléctrico Mitsubishi y controlador de movimiento Mitsubishi (CPU) para poder lograr una alta velocidad y alta precisión, así como también el control de movimiento y una prueba de flujo de producción. Con una pantalla táctil, las funciones operativas resultan claras.
4. Equipada con un sistema guía WEB automático BST alemán, esta máquina puede reducir los desechos y mejorar la eficiencia.
5. También está equipada con un sistema de lubricación automático.

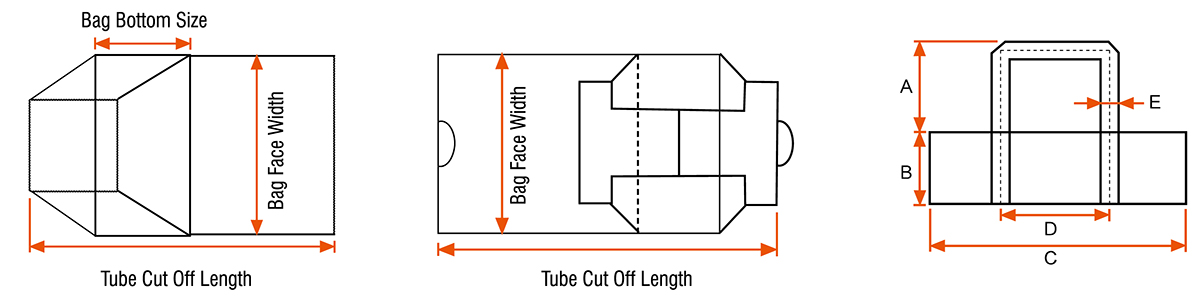

Diagrama esquemático de la bolsa
Información técnica | |||||
Ancho del rollo de papel (mm) | 550-1050 | 550-1050 | 570-1050 | 690-1310 | 750-1310 |
405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 690-1310(★) | |
Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
Grosor del papel (gsm) | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 |
Longitud de corte del tubo (mm) | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
Ancho de la cara de la bolsa (mm) | 180-330/190-330 | 180-330/190-330 | 180-330/190-330 | 240-450 | 240-450 |
120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 210-450(★) | |
Tamaño inferior de la bolsa (mm) | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
Altura del mango plano (A) (mm) | 75 | 75 | 75 | 100 | 100 |
Ancho de parche del mango (B) (mm) | 52 | 52 | 52 | 52 | 52 |
Longitud de parche del mango (B) (mm) | 160 | 160 | 160 | 170 | 170 |
Paso interno del mango plano (D) (mm) | 100 | 100 | 100 | 109 | 109 |
Ancho interno del mango plano (E) (mm) | 12/16 | 12/16 | 12/16 | 12/16 | 12/16 |
Ancho interno del rollo de papel de mango plano (mm) | 78-85/95 | 78-85/95 | 78-85/95 | 95 | 95 |
Grosor de papel de mango plano interno (gsm) | 70-80 | 70-80 | 70-80 | 80-100 | 80-100 |
Diámetro interno del rollo de papel de mango plano (mm) | 1200 | 1200 | 1200 | 1200 | 1200 |
Diámetro del rollo de parche de papel del mango (mm) | 1200 | 1200 | 1200 | 1200 | 1200 |
Ancho del rollo de parche de papel de mango (mm) | 160 | 160 | 160 | 170 | 170 |
Grosor del parche de papel de mango (gsm) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
Max. velocidad (bolsas/min) | 150 | 150 | 150 | 130 | 130 |
Potencia total (kW) | 29.6 | 32 | 32 | 31 | 31 |
Peso de la máquina (kW) | 23000 | 23000 | 23000 | 25000 | 25000 |
Tamaño de la máquina ((L×An×Al)m) | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 16.1×4.5×2.8 | 16.1×4.5×2.8 |
Tres tipos de sello inferior | sí | sí | sí | sí (Dos) | sí (Dos) |
Dispositivo de corte servo del borde | sí | sí | sí | con o sin | con o sin |
Unidad de impresora flexográfica de 1-4 colores | sí | sí | sí | sí | sí |
Unidad servo de parche | sí | sí | sí | sí | sí |
Unidad de dos capas DLO2 | sí | sí | sí | sí | sí |
Ancho del rollo de papel (mm):530-1050; 405-1050 (sin manija)
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm): 200-330 (With Handle); 125-330 (sin manija)
Tamaño del fondo de la bolsa (mm):70-150
Altura de la manija chata (A) (mm):75
Ancho del emparchado de la manija (B) (mm):52
Largo del emparchado de la manija (C) (mm):155
Inclinación de la manija chata (D) (mm):100
Ancho de la manija chata (E) (mm):12
Ancho del rollo de papel para manija chata (mm):95
Grosor del papel para manija chata (gsm):70-80
Diámetro del rollo de papel para manija chata (mm):1200
Diámetro del rollo de parche de papel para manija (mm):1200
Ancho del rollo de parche de papel para manija (mm):155
Grosor del parche de papel para manija (gsm):80-110
Velocidad máxima (bolsas/minuto):140
Energía total (kW):23.9
Peso de la máquina (kg):23000
Tamaño de la máquina ((L×A×A)m): 14.85×4.2×2.8
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Unidad de impresión flexográfica de 1-4 colores: Sí
Ancho del rollo de papel (mm):530-1050; 405-1050mm (sin manija)
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm): 200-330 (With Handle); 150-330 (sin manija)
Tamaño del fondo de la bolsa (mm):70-180
Altura de la manija chata (A) (mm):75
Ancho del emparchado de la manija (B) (mm):52
Largo del emparchado de la manija (C) (mm):155
Inclinación de la manija chata (D) (mm):100
Ancho de la manija chata (E) (mm):12
Ancho del rollo de papel para manija chata (mm):95
Grosor del papel para manija chata (gsm):70-80
Diámetro del rollo de papel para manija chata (mm):1200
Diámetro del rollo de parche de papel para manija (mm):1200
Ancho del rollo de parche de papel para manija (mm):155
Grosor del parche de papel para manija (gsm):80-110
Velocidad máxima (bolsas/minuto):140
Energía total (kW):23.9
Peso de la máquina (kg):23000
Tamaño de la máquina ((L×A×A)m): 14.85×4.2×2.8
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Unidad de impresión flexográfica de 1-4 colores: Sí
Ancho del rollo de papel (mm):640-1300; 610-1300 (sin manija)
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):240-450; 200-450 (sin manija)
Tamaño del fondo de la bolsa (mm):90-180
Altura de la manija chata (A) (mm):100
Ancho del emparchado de la manija (B) (mm):52
Largo del emparchado de la manija (C) (mm):170
Inclinación de la manija chata (D) (mm):109
Ancho de la manija chata (E) (mm):16
Ancho del rollo de papel para manija chata (mm):95
Grosor del papel para manija chata (gsm):80-100
Diámetro del rollo de papel para manija chata (mm):1200
Diámetro del rollo de parche de papel para manija (mm):1200
Ancho del rollo de parche de papel para manija (mm):170
Grosor del parche de papel para manija (gsm):80-110
Velocidad máxima (bolsas/minuto):120
Energía total (kW):27.05
Peso de la máquina (kg):25000
Tamaño de la máquina ((L×A×A)m): 16.1×4.5×2.8
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
Unidad de impresión flexográfica de 1-4 colores: Sí
Ancho del rollo de papel (mm):640-1310; 610-1310 (sin manija)
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):240-450; 200-450 (sin manija)
Tamaño del fondo de la bolsa (mm):90-205
Altura de la manija chata (A) (mm):100
Ancho del emparchado de la manija (B) (mm):52
Largo del emparchado de la manija (C) (mm):170
Inclinación de la manija chata (D) (mm):109
Ancho de la manija chata (E) (mm):16
Ancho del rollo de papel para manija chata (mm):95
Grosor del papel para manija chata (gsm):80-100
Diámetro del rollo de papel para manija chata (mm):1200
Diámetro del rollo de parche de papel para manija (mm):1200
Ancho del rollo de parche de papel para manija (mm):170
Grosor del parche de papel para manija (gsm):80-110
Velocidad máxima (bolsas/minuto):120
Energía total (kW):27.05
Peso de la máquina (kg):25000
Tamaño de la máquina ((L×A×A)m): 16.1×4.5×2.8
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
Unidad de impresión flexográfica de 1-4 colores: Sí
