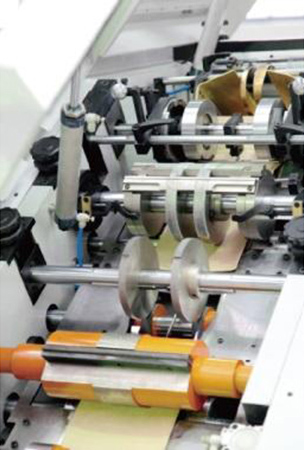

La Máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo, serie SBH150B está diseñada para producir bolsas de papel con fondo cuadrado a partir de un rollo de papel en blanco o papel impreso. Se completa el pegado lateral, formación de tubos, corte de tubos, plegado de fondo, pegado de fondo, formación de fondo y alimentación de producto final en una sola operación, haciendo que esta máquina sea ideal para la producción de bolsas de papel de 40gsm a 50gms. También es un equipo ideal para la producción de bolsas de papel para alimentos, bolsas de compras y otras bolsas de papel de uso frecuente. La máquina utiliza una tecnología de producción de maquinarias alemanas e ideas, incluyendo un movimiento de alta velocidad del sistema de control central (CPU), visualización con pantalla táctil y sistema servo para ajustar el largo de la bolsa, todo para poder producir bolsas de diferentes especificaciones. Los clientes pueden solicitar que se agregue una unidad de emparchado de película y corte de molde tipo ventana servo, unidad de dos capas y 1-4 unidad de color de impresión a la máquina de producción tipo rollo continuo SBH150B para poder producir bolsas con ventanas transparentes, bolsas con dos capas y bolsas con impresión en línea, ofreciendo a los clientes la posibilidad de obtener más valor y beneficios a cambio de su inversión.

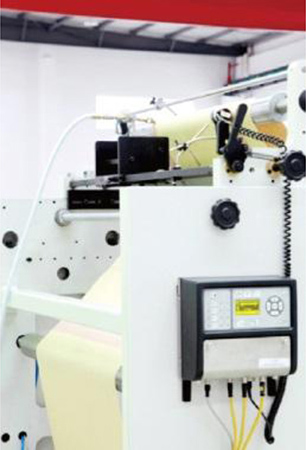

1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. La alarma de fallas automática, equipada con detector de red de papel, evita daños a la máquina causada por el atascamiento de papel.
5. También está equipada con un sistema de lubricación automático y lubricación cuantitativa con temporizador.
Diagrama esquemático de la bolsa
Información técnica | |||||||
Ancho del rollo de papel (mm) | 280-640 | 280-640 | 405-1050 | 465-1050 | 505-1050 | 610-1310 | 690-1310 |
Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
Grosor del papel (gsm) | 40-135 | 40-135 | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 |
Longitud de corte del tubo (mm) | 191-385 | 191-430 | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
Ancho de la cara de la bolsa (mm) | 80-200 | 80-200 | 120-330 | 150-330 | 150-330 | 200-450 | 210-450 |
Tamaño inferior de la bolsa (mm) | 50-100 | 45-100 | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
Max. velocidad (bolsas/min) | 250 | 250 | 230 | 220 | 220 | 150 | 150 |
Potencia total (kW) | 8.75 | 8.75 | 16.5 | 18.9 | 18.9 | 17.9 | 17.9 |
Peso de la máquina (kW) | aprox 5600 | aprox 6500 | aprox 8500 | aprox 9000 | aprox 9000 | aprox 11000 | aprox 11000 |
Tamaño de la máquina ((L×An×Al)m) | 8.6×2.6×1.96 | 8.6×2.6×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 13×3.9×2 | 13×3.9×2 |
Tres tipos de sello inferior | sí | sí | sí | sí | sí | sí (Dos) | sí (Dos) |
Dispositivo de corte servo del borde | sí | sí | sí | sí | sí | con o sin | con o sin |
M= Dispositivo de placa servomotorizada | no | no | con o sin | con o sin | con o sin | con o sin | con o sin |
Tambor de formación inferior con asistencia de vacío | no | no | sí | sí | sí | sí | sí |
Unidad de opciones | |||||||
Unidad de corte servo de ventana DC01/DC02 | sí | sí | sí | sí | sí | sí | sí |
Unidad servo de parchado y laminado de película TM01/TM02 | sí | sí | sí | sí | sí | sí | sí |
Unidad de aplicación de parche de mango troquelado PAV02C | sí | sí | sí | sí | sí | sí | sí |
Unidad de dos capas DL01/DL02/DL03 | sí | sí | sí | sí | sí | sí | sí |
Unidad de impresión flexográfica de 1-4 colores | sí | sí | sí | sí | sí | sí | sí |
Unidad de fabricación de mango retorcido | sí | sí | sí | sí | sí | sí | sí |
Unidad interna de fabricación de mango plano | no | no | sí | sí | sí | sí | sí |
Ancho del rollo de papel (mm):295-640
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):40-135
Largo de corte de tubo (mm):191-385
Ancho de superficie de la bolsa (mm):80-200
Tamaño del fondo de la bolsa (mm):50-100
Velocidad máxima (bolsas/minuto):250
Energía total (kW):8.75
Peso de la máquina (kg): Aproximadamente 5600
Tamaño de la máquina ((L×A×A)m): 8.6×2.6×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Ancho del rollo de papel (mm):395-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-160
Velocidad máxima (bolsas/minuto):220
Energía total (kW):10.25
Peso de la máquina (kg): Aproximadamente 8000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-160
Velocidad máxima (bolsas/minuto):230
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 8500
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):160-330
Tamaño del fondo de la bolsa (mm):70-180
Velocidad máxima (bolsas/minuto):220
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 9000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-180
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-205
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
