Máquina para fabricar bolsas de papel de fondo cuadrado y rectangular con alimentación por rollo, Máquina para fabricar bolsas de papel planas y con fuelle
Máquina para fabricar bolsas de papel de fondo cuadrado y rectangular con alimentación por rollo, Máquina para fabricar bolsas de papel planas y con fuelle

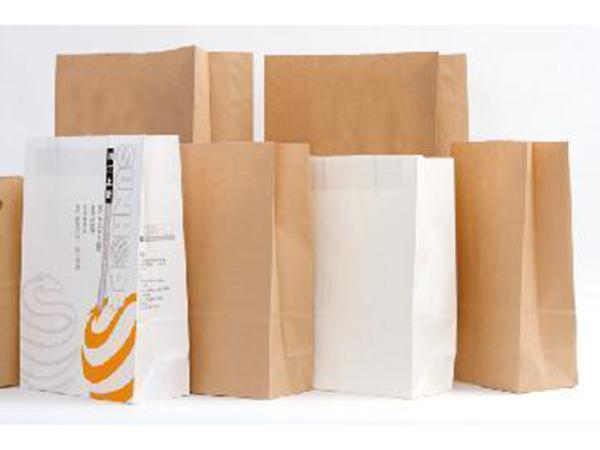

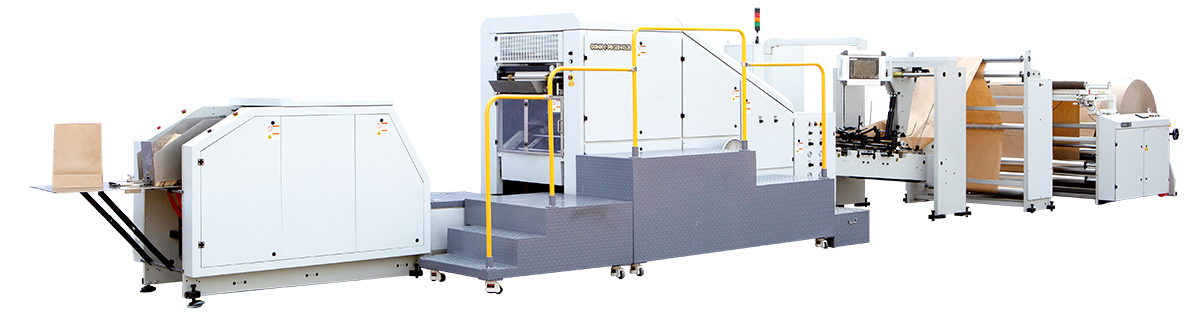

La máquina para producción de bolsas con fondo cuadrado, tipo rollo continuo serie SBH está diseñada para fabricar bolsas de papel con fondo cuadrado a partir de rollos de papel en blanco o con diseño impreso. Se puede completar el pegado lateral, el formado de tubo, el corte de tubo, el pliegue del fondo, el pegado de fondo, el formado de fondo y la alimentación de producto final en una sola operación con esta máquina. Es un equipo ideal para fabricar bolsas de papel para alimentos, bolsas para compras y otras bolsas de papel de uso frecuente. La máquina utiliza tecnología de producción de maquinarias alemana e ideas, incluyendo el movimiento de alta velocidad del sistema de control central (CPU). El largo de la bolsa se puede ajustar con el sistema servo, permitiendo que la máquina cree bolsas en varias especificaciones. Los diferentes modelos (SBH330B/450B) también pueden tener una unidad de manija chata o enrollada en la línea de producción.
1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.

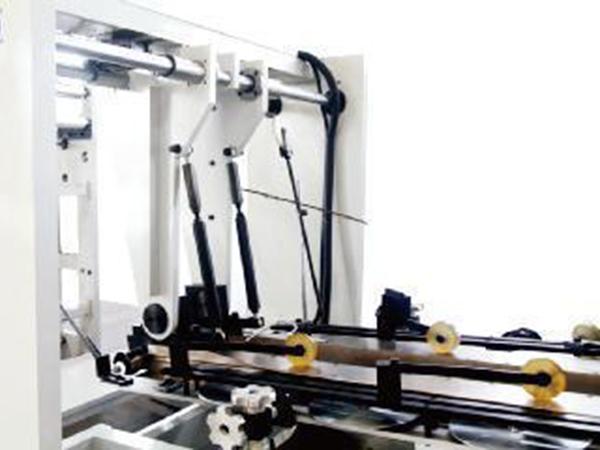

3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.

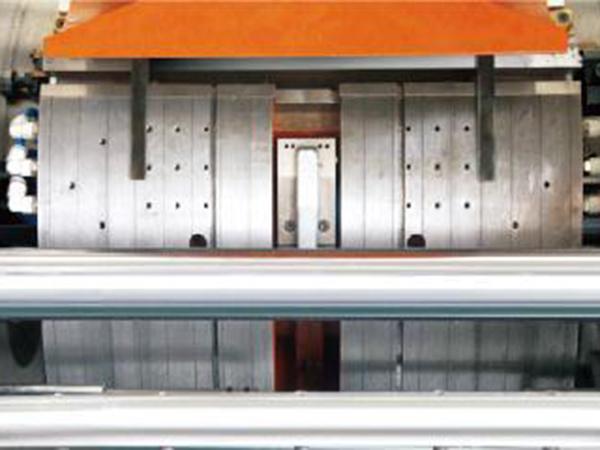

4. Con una placa de perfilado ajustable con motor servo, no hay necesidad de perfiladores individuales. Esto también permite un cambio más rápido entre los diferentes tamaños de las bolsas.
5. El tambor principal con asistencia de vacío permite un mejor control durante la formación del fondo de la bolsa.
Diagrama esquemático de la bolsa
Información técnica | ||||||||
Ancho del rollo de papel (mm) | 280-640 | 280-640 | 405-1050 | 465-1050 | 505-1050 | 610-1310 | 690-1310 | 630-1510 |
Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
Grosor del papel (gsm) | 40-135 | 40-135 | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 | 80-150 |
Longitud de corte del tubo (mm) | 191-385 | 191-430 | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 | 360-770 |
Ancho de la cara de la bolsa (mm) | 80-200 | 80-200 | 120-330 | 150-330 | 150-330 | 200-450 | 210-450 | 230-540 |
Tamaño inferior de la bolsa (mm) | 50-100 | 45-100 | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 | 80-280 |
Max. velocidad (bolsas/min) | 250 | 250 | 230 | 220 | 220 | 150 | 150 | 150 |
Potencia total (kW) | 8.75 | 8.75 | 16.5 | 18.9 | 18.9 | 17.9 | 17.9 | 23.2 |
Peso de la máquina (kW) | aprox 5600 | aprox 6500 | aprox 8500 | aprox 9000 | aprox 9000 | aprox 11000 | aprox 11000 | aprox 13500 |
Tamaño de la máquina ((L×An×Al)m) | 8.6×2.6×1.96 | 8.6×2.6×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 13×3.9×2 | 13×3.9×2 | 13×3.9×2.3 |
Sello inferior de tres tipos | sí | sí | sí | sí | sí | sí (Dos) | sí (Dos) | sí (Uno) |
Dispositivo de corte servo del borde | sí | sí | sí | sí | sí | con o sin | con o sin | no |
M= Dispositivo de placa servomotorizada | no | no | con o sin | con o sin | con o sin | con o sin | con o sin | no |
Tambor de formación inferior con asistencia de vacío | no | no | sí | sí | sí | sí | sí | sí |
Ancho del rollo de papel (mm):295-640
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):40-135
Largo de corte de tubo (mm):191-385
Ancho de superficie de la bolsa (mm):80-200
Tamaño del fondo de la bolsa (mm):50-100
Velocidad máxima (bolsas/minuto):250
Energía total (kW):8.75
Peso de la máquina (kg): Aproximadamente 5600
Tamaño de la máquina ((L×A×A)m): 8.6×2.6×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Ancho del rollo de papel (mm):395-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-150
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-150
Velocidad máxima (bolsas/minuto):220
Energía total (kW):10.25
Peso de la máquina (kg): Aproximadamente 8000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-150
Velocidad máxima (bolsas/minuto):230
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 8500
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):150-330
Tamaño del fondo de la bolsa (mm):70-180
Velocidad máxima (bolsas/minuto):220
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 9000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-180
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-205
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Unidad de opciones | ||||||||
Unidad de corte servo de ventana DC01/DC02 | sí | sí | sí | sí | sí | sí | sí | sí |
Unidad servo de parchado y laminado de película TM01/TM02 | sí | sí | sí | sí | sí | sí | sí | sí |
Unidad de aplicación de parche de mango troquelado PAV02C | sí | sí | sí | sí | sí | sí | sí | no |
Unidad de dos capas DL01/DL02/DL03 | sí | sí | sí | sí | sí | sí | sí | sí |
Unidad de impresión flexográfica de 1-4 colores | sí | sí | sí | sí | sí | sí | sí | sí |
Unidad de fabricación de mango retorcido | sí | sí | sí | sí | sí | sí | sí | sí |
Unidad interna de fabricación de mango plano | no | no | sí | sí | sí | sí | sí | sí |
