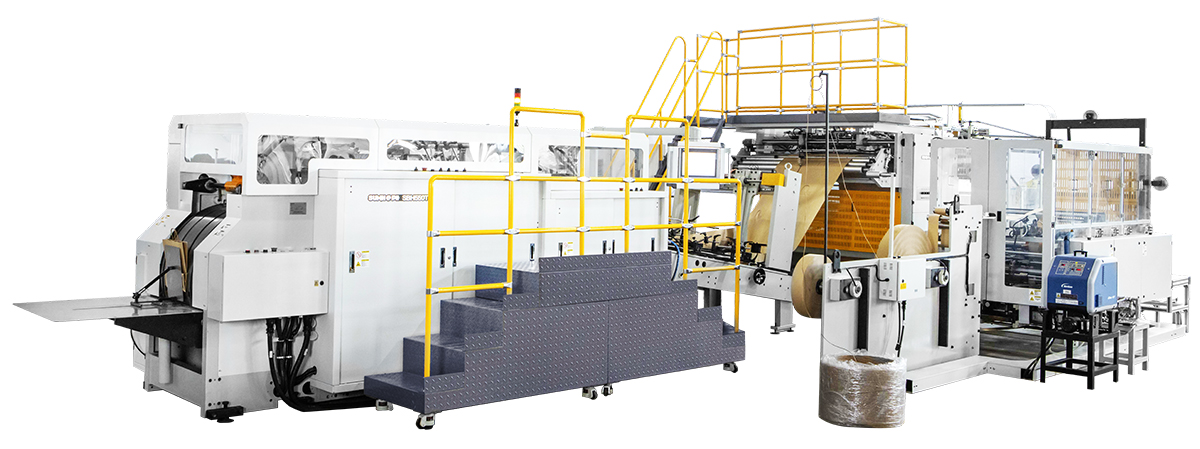

SBH550T/550TB-HD Máquina automática para hacer bolsas de papel con asa retorcida, alimentada por rollo
Este equipo ha sido diseñado para producir bolsas de papel de fondo cuadrado con asas retorcidas utilizando rollos de papel, rollos de retazos de papel y cuerda de papel. Este innovador equipo automatiza completamente el proceso, desde la fabricación y fijación de asas hasta la formación de tubos, corte y creación del fondo de las bolsas. Ideal para los sectores alimentario, de confección y de marcas prestigiosas, garantiza una producción eficiente y de gran calidad, elevando el estándar de sus envases.

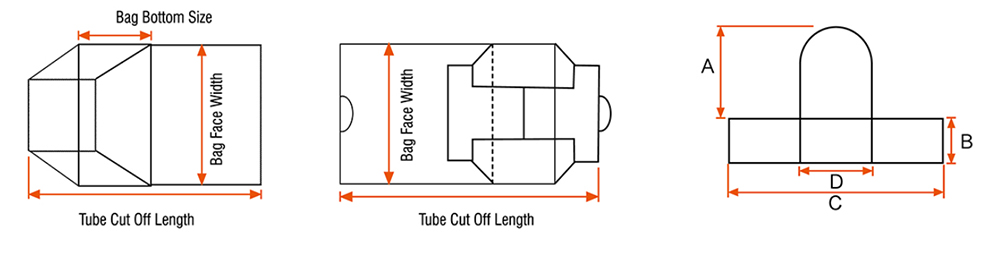

Diagrama esquemático de la bolsa
Información técnica
-
Modelo:
SBH550T-6HD - Grosor del papel (g/m²):
- 80-150
- Longitud de corte del tubo (mm):
- 360-650; 360-770(★)
- Ancho de la cara de la bolsa (mm):
- 230-540; 220-540(★)
- Tamaño del fondo de la bolsa (mm):
- 80-230
- Velocidad máx. (bolsas/min):
- 120
-
Modelo:
SBH550TB-6HD - Grosor del papel (g/m²):
- 80-150
- Longitud de corte del tubo (mm):
- 360-650; 360-770(★)
- Ancho de la cara de la bolsa (mm):
- 230-540; 220-540(★)
- Tamaño del fondo de la bolsa (mm):
- 100-280
- Velocidad máx. (bolsas/min):
- 120
| Modelo |
|
|
| Ancho del rollo de papel (mm) | 650-1510 | 690-1510 |
| 630-1510(★) | 670-1510(★) | |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Ø76 | Ø76 |
| Grosor del papel (g/m²) | 80-150 | 80-150 |
| Longitud de corte del tubo (mm) | 360-650 | 360-650 |
| 360-770(★) | 360-770(★) | |
| Ancho de la cara de la bolsa (mm) | 230-540 | 230-540 |
| 220-540(★) | 220-540(★) | |
| Tamaño del fondo de la bolsa (mm) | 80-230 | 100-280 |
| Altura de la cuerda del asa (A) (mm) | 115/125/140/150 | 115/125/140/150 |
| Longitud del parche del asa(C) (mm) | 190.5 | 190.5 |
| Ancho del parche del asa (B) (mm) | 40-50 | 40-50 |
| Paso de la cuerda (D) (mm) | 95 | 95 |
| Diámetro de la cuerda del asa (mm) | Ø3-4.5 | Ø3-4.5 |
| Diámetro del rollo de parche de papel (mm) | Ø1200 | Ø1200 |
| Ancho del rollo de empalme de papel (mm) | 80-100 | 80-100 |
| Grosor del parche de papel (g/m²) | 90-135 | 90-135 |
| Velocidad máx. (bolsas/min) | 120 | 120 |
| Potencia total (kW) | 37.2 | 37.2 |
| Peso de la máquina (kg) | aprox. 20500 | aprox. 20500 |
| Tamaño de la máquina ((L×A×A) (m) | 16.2×6×3.4 | 16.2×6×3.4 |
| Tres tipos de cierre inferior | si (uno) | si (uno) |
| Servo dispositivo de corte de bordes | no | no |
| Unidad de impresión flexográfica de 1-4 colores | si | si |
| Servo Unidad de empalmado | si | si |
Nota: "★" significa "sin asa".
Características
- Tiene incluido un molde servoajustable que permite regular de forma automática el ancho de la cara y los refuerzos laterales, reduciendo considerablemente el tiempo de preparación para diferentes características de bolsa.
- Tiene un tambor accionado al vacío para un mejor control durante el proceso de fabricación de la bolsa.
- Utiliza un sistema de control eléctrico Mitsubishi y un controlador de movimiento (CPU) para realizar un control muy preciso y de alta velocidad, con una pantalla táctil para una mejor funcionalidad.
- Cuenta con un sistema de guiado automático de banda BST alemán para reducir los residuos e incrementar la eficiencia.
- Incluye un sistema americano NORDSON de adhesivo de pegamento frío para el sellado lateral de la bolsa, ajusta automáticamente el volumen del pegamento en función a la velocidad de operación, y un sistema de autolimpieza y reciclaje para evitar el desperdicio del pegamento.
- La unidad de fabricación de asas integra ambos sistemas NORDSON de pegamento frío y caliente, mejorando la producción en cuanto a la rentabilidad como la eficiencia.
- Incluye un sistema de lubricación automática para realizar un funcionamiento sin necesidad de mantenimiento.
