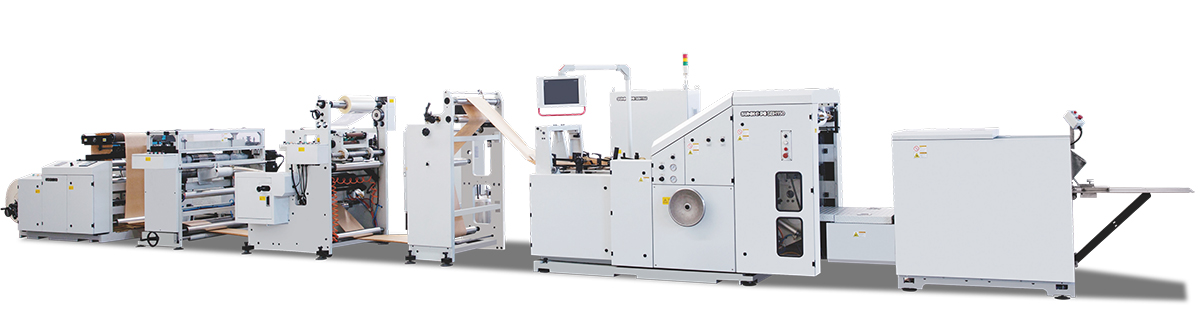

SBH150+DC01+TM01 Máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo (emparchado de película y corte a molde de ventana)

Vídeo
Comentarios

La máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo, serie SBH está diseñada para producir bolsas de papel de fondo cuadrado a partir de rollos de papel en blanco o con diseños impresos. Se puede completar el pegado lateral, el formado de tubo, el corte de tubo, el pliegue del fondo y la alimentación del producto final en una sola operación, haciendo que este equipo sea ideal para bolsas de alimentos, bolsas para compras y otras bolsas de papel comunes.

Sunhope es la primera compañía en China en diseñar y producir una unidad de corte por molde servo y unidad de emparchado de ventana servo, que se han agregado a las máquinas SBH150, SBH290, ySBH330 para producir bolsas de papel de fondo cuadrado, bolsas con ventanas transparentes, bolsas con ventanas con laminación de película completa y líneas de bolsas de papel de dos capas.

  • Parte de producción de la bolsa

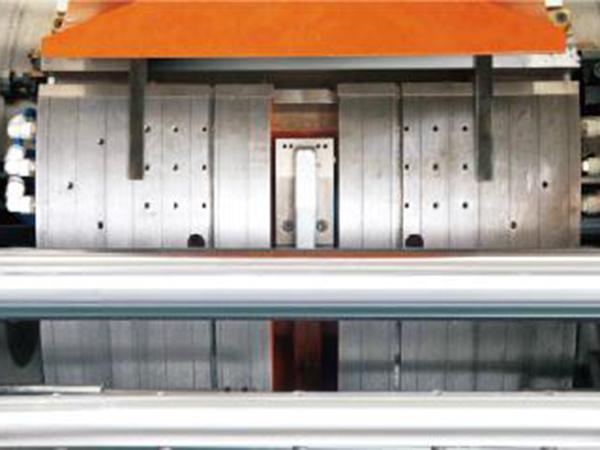

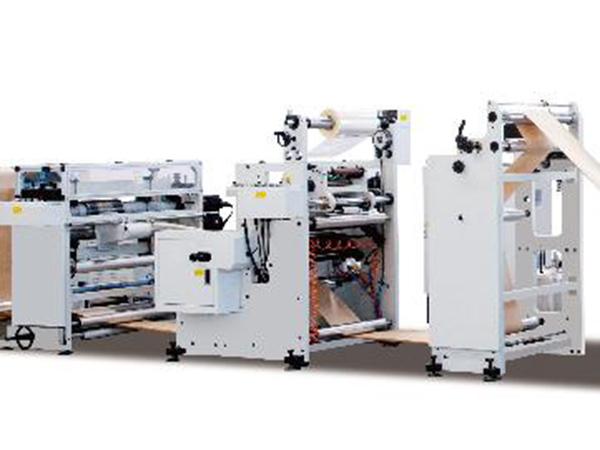

  • Unidad de laminación y emparchado de película y corte por molde de ventana servo

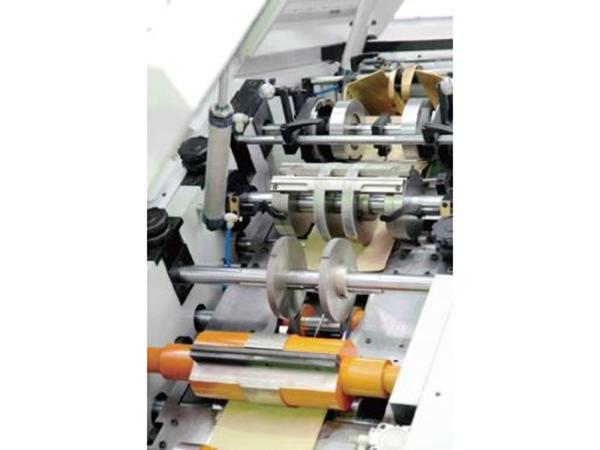

  • Tambor de formado de fondo con asistencia de vacío

1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. La alarma de fallas automática, equipada con detector de red de papel, evita daños a la máquina causada por el atascamiento de papel.
5. También está equipada con un sistema de lubricación automático y lubricación cuantitativa con temporizador.

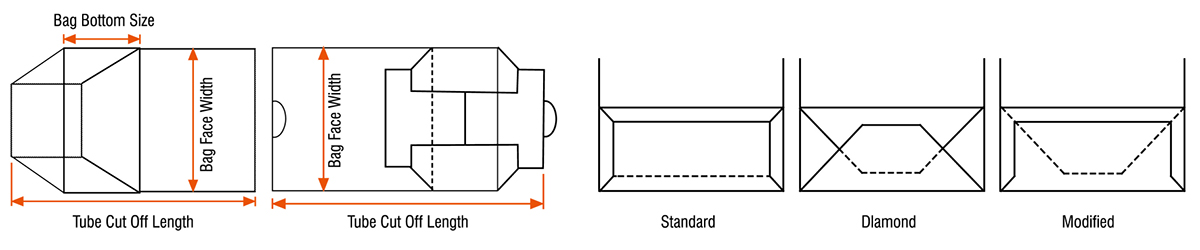

Diagrama esquemático de bolsa

Información técnica SBH150+DC01+TM01 SBH290+DC02+TM02 SBH330+DC02+TM02 SBH330B+DC02+TM02
Ancho del rollo de papel (mm) 295-640 395-910 420-1050 465-1050
Diámetro del rollo de papel (mm) ≤1200 ≤1200 ≤1500 ≤1500
Diámetro del centro del rollo de papel (mm) Φ76 Φ76 Φ76 Φ76
Grosor del papel (gsm) 40-135 50-145 50-160 50-160
Largo de corte de tubo (mm) 191-385 280-530 280-530 280-530
Ancho de superficie de la bolsa (mm) 80-200 120-290 125-330 150-330
Tamaño del fondo de la bolsa (mm) 50-100 70-150 70-150 70-180
Variedad de corte del molde de la ventana (Largo) (mm) 20-120 20-120 20-120 20-120
Variedad de corte del molde de ventana (ancho) (mm) 20-120 20-120 20-120 20-120
Variedad de emparchado de ventana (Largo) (mm) 40-210 40-210 40-210 40-210
Variedad de emparchado de ventana (ancho) (mm) 25-180 25-180 25-180 25-180
Diámetro máximo del molde (mm) Φ400 Φ400 Φ400 Φ400
Diámetro interno (mm) Φ75 Φ75 Φ75 Φ75
Ancho de laminación de la película (mm) 40-640 40-920 40-1000 40-1000
Peso máximo del papel de dos capas (gsm) 135 160 160 160
Velocidad máxima (bolsas/minuto) 250 220 230 220
Energía total de la máquina para bolsa (kW) 8.75 10.25 14.5 14.5
Energía DC+TM (kW) 14.8 14.8 14.8 14.8
Peso de la máquina (kg) Aproximadamente 7500 Aproximadamente 10000 Aproximadamente 11000 Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m) 11.52×2.6×1.96 14.5×3.1×1.96 14.5×3.1×1.96 15×3.1×1.96
Sello del fondo de tres tipos in in in in
Dispositivo de corte de labio servo in in in in
Dispositivo de corte recto y serrado in in in in
Modelo: SBH150+DC01+TM01

Ancho del rollo de papel (mm):295-640

Diámetro del rollo de papel (mm): ≤1200

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):40-135

Largo de corte de tubo (mm):191-385

Ancho de superficie de la bolsa (mm):80-200

Tamaño del fondo de la bolsa (mm):50-100

Variedad de corte del molde de la ventana (Largo) (mm):20-120

Variedad de corte del molde de ventana (ancho) (mm):20-120

Variedad de emparchado de ventana (Largo) (mm):40-210

Variedad de emparchado de ventana (ancho) (mm):25-180

Diámetro máximo del molde (mm): Φ400

Diámetro interno (mm): Φ75

Ancho de laminación de la película (mm):40-640

Peso máximo del papel de dos capas (gsm):135

Velocidad máxima (bolsas/minuto):250

Energía total de la máquina para bolsa (kW):8.75

Energía DC+TM (kW):14.8

Peso de la máquina (kg): Aproximadamente 7500

Tamaño de la máquina ((L×A×A)m): 11.52×2.6×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

Modelo: SBH290+DC02+TM02

Ancho del rollo de papel (mm):395-910

Diámetro del rollo de papel (mm): ≤1200

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):50-145

Largo de corte de tubo (mm):280-530

Ancho de superficie de la bolsa (mm):120-290

Tamaño del fondo de la bolsa (mm):70-150

Variedad de corte del molde de la ventana (Largo) (mm):20-120

Variedad de corte del molde de ventana (ancho) (mm):20-120

Variedad de emparchado de ventana (Largo) (mm):40-210

Variedad de emparchado de ventana (ancho) (mm):25-180

Diámetro máximo del molde (mm): Φ400

Diámetro interno (mm): Φ75

Ancho de laminación de la película (mm):40-920

Peso máximo del papel de dos capas (gsm):160

Velocidad máxima (bolsas/minuto):220

Energía total de la máquina para bolsa (kW):10.25

Energía DC+TM (kW):14.8

Peso de la máquina (kg): Aproximadamente 10000

Tamaño de la máquina ((L×A×A)m): 14.5×3.1×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

Modelo: SBH330+DC02+TM02

Ancho del rollo de papel (mm):420-1050

Diámetro del rollo de papel (mm): ≤1500

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):50-160

Largo de corte de tubo (mm):280-530

Ancho de superficie de la bolsa (mm):125-330

Tamaño del fondo de la bolsa (mm):70-150

Variedad de corte del molde de la ventana (Largo) (mm):20-120

Variedad de corte del molde de ventana (ancho) (mm):20-120

Variedad de emparchado de ventana (Largo) (mm):40-210

Variedad de emparchado de ventana (ancho) (mm):25-180

Diámetro máximo del molde (mm): Φ400

Diámetro interno (mm): Φ75

Ancho de laminación de la película (mm):40-1000

Peso máximo del papel de dos capas (gsm):160

Velocidad máxima (bolsas/minuto):230

Energía total de la máquina para bolsa (kW):14.5

Energía DC+TM (kW):14.8

Peso de la máquina (kg): Aproximadamente 11000

Tamaño de la máquina ((L×A×A)m): 14.5×3.1×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

Modelo: SBH330B+DC02+TM02

Ancho del rollo de papel (mm):465-1050

Diámetro del rollo de papel (mm): ≤1500

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):50-160

Largo de corte de tubo (mm):280-530

Ancho de superficie de la bolsa (mm):150-330

Tamaño del fondo de la bolsa (mm):70-180

Variedad de corte del molde de la ventana (Largo) (mm):20-120

Variedad de corte del molde de ventana (ancho) (mm):20-120

Variedad de emparchado de ventana (Largo) (mm):40-210

Variedad de emparchado de ventana (ancho) (mm):25-180

Diámetro máximo del molde (mm): Φ400

Diámetro interno (mm): Φ75

Ancho de laminación de la película (mm):40-1000

Peso máximo del papel de dos capas (gsm):160

Velocidad máxima (bolsas/minuto):220

Energía total de la máquina para bolsa (kW):14.5

Energía DC+TM (kW):14.8

Peso de la máquina (kg): Aproximadamente 11000

Tamaño de la máquina ((L×A×A)m): 15×3.1×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in
