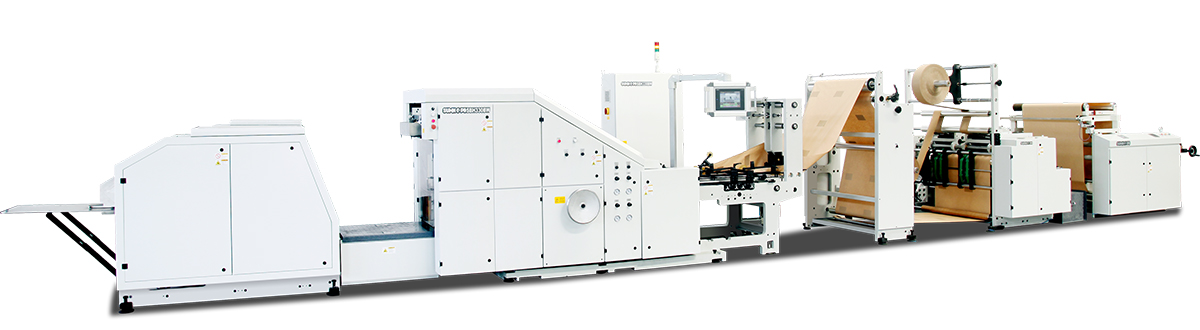

La máquina para fabricar bolsas de papel con fondo cuadrado, tipo rollo continuo SBH-W se basa en la serie SBH y se diseña para producir bolsas de papel de fondo cuadrado a partir de rollos de papel en blanco o con diseños impresos. Se puede agregar un dispositivo para manijas cortadas a molde a la línea de producción, para que la manija pueda agregarse a la bolsa. Se puede completar el pegado lateral, formado de tubo, manija cortada a molde, corte de tubo, plegado de fondo, pegado de fondo, formado de fondo y alimentación de producto final en una sola operación, haciendo que este equipo sea ideal para bolsas para alimentos, bolsas de compras y otras bolsas de papel de uso frecuente.
Sunhope es la primera compañía en China en diseñar y producir una unidad de aplicación de parches y manijas cortadas a molde, que puede agregarse a las máquinas SBH330W, y SBH330BW para producir bolsas con manijas cortadas a molde en línea con los parches reforzado utilizando papel o materiales de película.

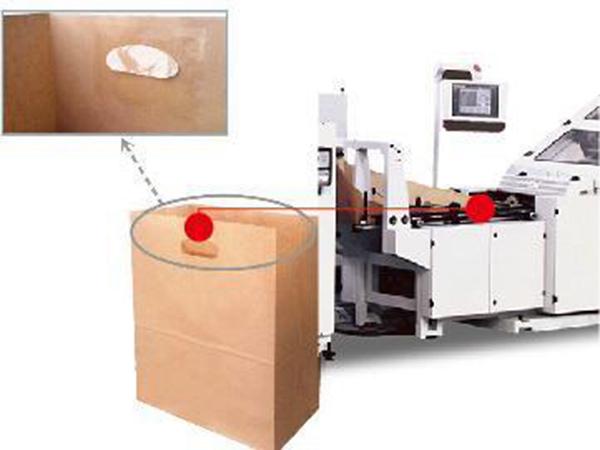

Dispositivo de manija

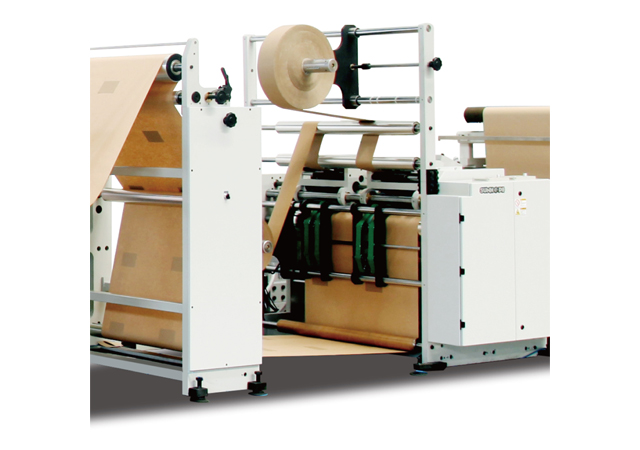

Unidad de aplicación de parches con manija 1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. El sellado lateral y ajuste del volumen de pegamento con velocidad mecánica automática ahorra pegamento.
5. La alarma de falla automática, equipada con el detector de red de papel, evita los daños a la máquina causados por el atascamiento de papel.

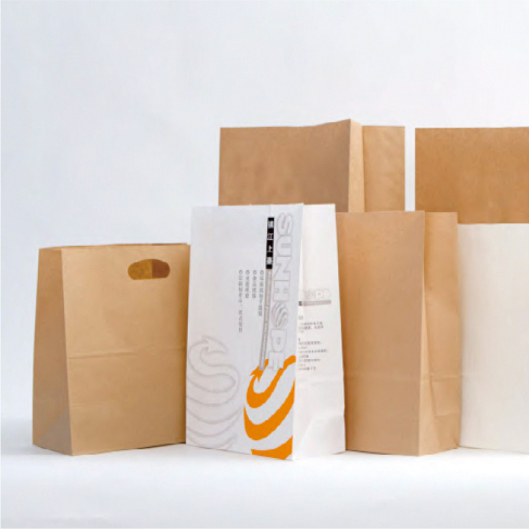

Diagrama esquemático de la bolsa
| Información técnica | ||
| Ancho del rollo de papel (mm) | 405-1050 | 465-1050 |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Ф76 | Ф76 |
| Grosor del papel (gsm) | 45-150 | 50-150 |
| Longitud de corte del tubo (mm) | 280-540 | 280-540 |
| Ancho de la cara de la bolsa (mm) | 120-330 | 150-330 |
| Tamaño inferior de la bolsa (mm) | 70-150 | 70-180 |
| Rango de parchado de ventana (longitud) (mm) | 40-210 | 40-210 |
| Rango de parchado de ventana (ancho) (mm) | 25-180 | 25-180 |
| Máx. diámetro de la matriz (mm) | 400 | 400 |
| Diámetro interior (mm) | 75 | 75 |
| Grosor del parche de papel (gsm) | 120-250 | 120-250 |
| Espesor del parche de película (u) | 28-50 | 28-50 |
| Max. velocidad (bolsas/min) | 230 | 220 |
| Potencia total de la máquina de bolsas (kW) | 14.5 | 14.5 |
| Potencia total (kw) PAV02C | 12.9 | 12.9 |
| Peso de la máquina (kW) | aprox 9500 | aprox 9500 |
| Tamaño de la máquina ((L×An×Al)m) | 14.7x3.1x1.96 | 14.7x3.1x1.96 |
| Tres tipos de sello inferior | sí | sí |
| Dispositivo de corte servo del borde | sí | sí |
| Unidad de impresora flexográfica de 1-4 colores | sí | sí |
| Unidad de servo de dos capas DLO2 | sí | sí |
| Unidad servo de mango retorcido | sí | sí |
| Unidad servo de mango plano | sí | sí |
Ancho del rollo de papel (mm):295-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-150
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-150
Variedad de emparchado (Largo) (mm):40-210
Variedad de emparchado (Ancho) (mm):25-180
Diámetro máximo del molde (mm): 400
Diámetro interno (mm):75
Grosor del parche de papel (gsm):120-250
Grosor del parche de película (u):28-50
Velocidad máxima (bolsas/minuto):220
Energía total de la máquina para bolsa (kW):10.25
Pav02 Energía total (kW):12.9
Peso de la máquina (kg): Aproximadamente 9000
Tamaño de la máquina ((L×A×A)m): 14.7×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-150
Variedad de emparchado (Largo) (mm):40-210
Variedad de emparchado (Ancho) (mm):25-180
Diámetro máximo del molde (mm): 400
Diámetro interno (mm):75
Grosor del parche de papel (gsm):120-250
Grosor del parche de película (u):28-50
Velocidad máxima (bolsas/minuto):230
Energía total de la máquina para bolsa (kW):14.5
Pav02 Energía total (kW):12.9
Peso de la máquina (kg): Aproximadamente 9500
Tamaño de la máquina ((L×A×A)m): 14.7×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):150-330
Tamaño del fondo de la bolsa (mm):70-180
Variedad de emparchado (Largo) (mm):40-210
Variedad de emparchado (Ancho) (mm):25-180
Diámetro máximo del molde (mm): 400
Diámetro interno (mm):75
Grosor del parche de papel (gsm):120-250
Grosor del parche de película (u):28-50
Velocidad máxima (bolsas/minuto):220
Energía total de la máquina para bolsa (kW):14.5
Pav02 Energía total (kW):12.9
Peso de la máquina (kg): Aproximadamente 10000
Tamaño de la máquina ((L×A×A)m): 14.7×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
